防府市で新築工事中の住宅。

今回は、基礎立ち上がり部分のコンクリートを打設する前に、アンカーボルトとホールダウン金物の位置や本数を確認しました。

職人さんのことは信用しています。

でも、人を信用することと、仕事を確認することは別。

施工してくれた職人さんが確認し、さらにこちらでも図面と現場を照らし合わせて確認します。

いわば、二重チェックです。

基礎と建物をつなぐアンカーボルト

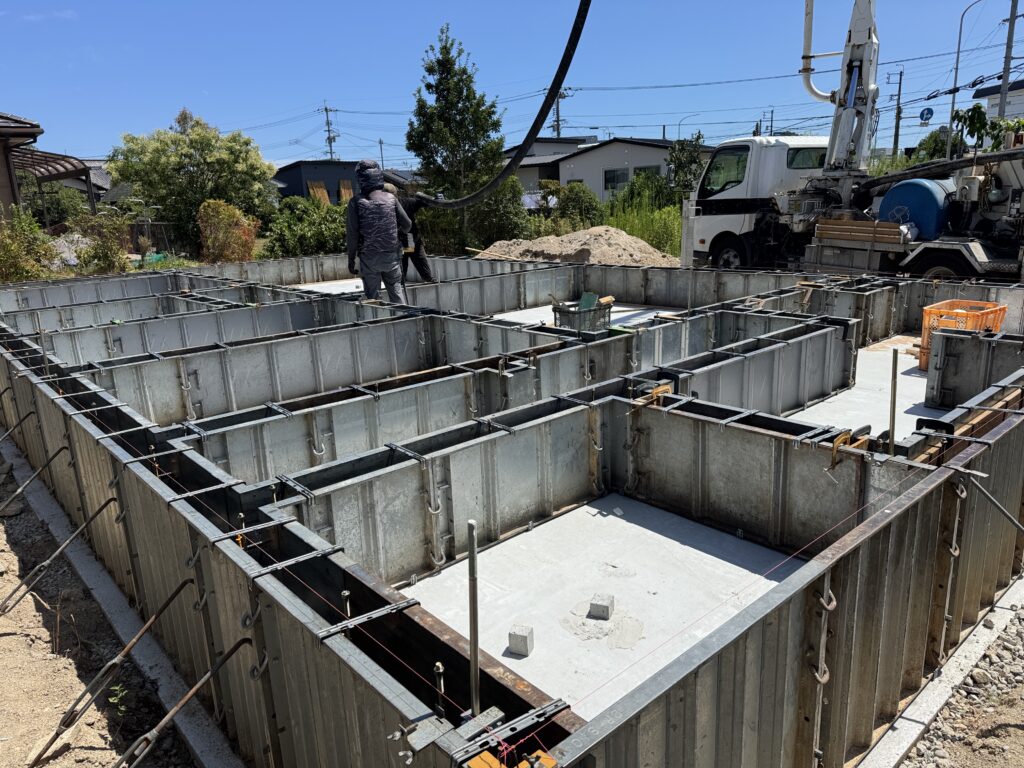

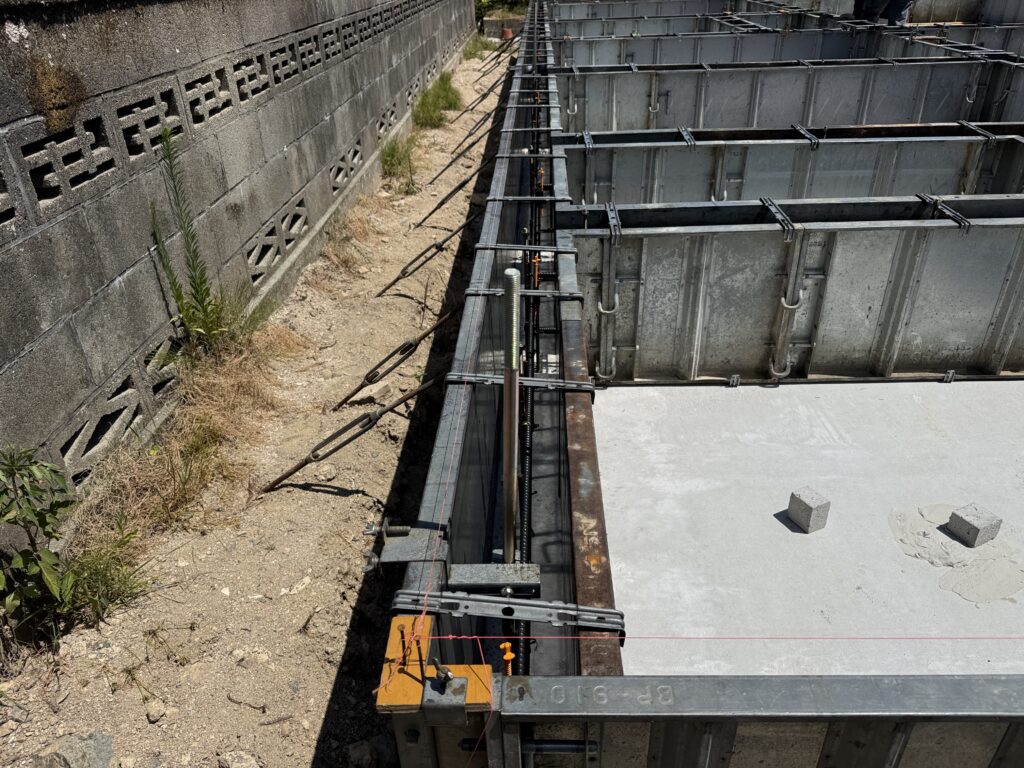

基礎の型枠を見ると、ところどころにボルトが立っています。

その一つが「アンカーボルト」です。

アンカーボルトは、コンクリートの基礎と、その上に載る木製の土台を緊結するための金物です。

地震や強風などで建物に力が加わったときに、土台が基礎からずれたり浮き上がったりしないよう、建物と基礎を一体化させる大切な役割があります。

設置する位置や本数は、どこでも同じというわけではありません。

図面に基づいて必要な位置に配置されているため、コンクリートを打設する前に一本ずつ確認していきます。

位置も実際に測って確認

「入っているからOK」ではなく、必要な位置に施工されていることが大切です。

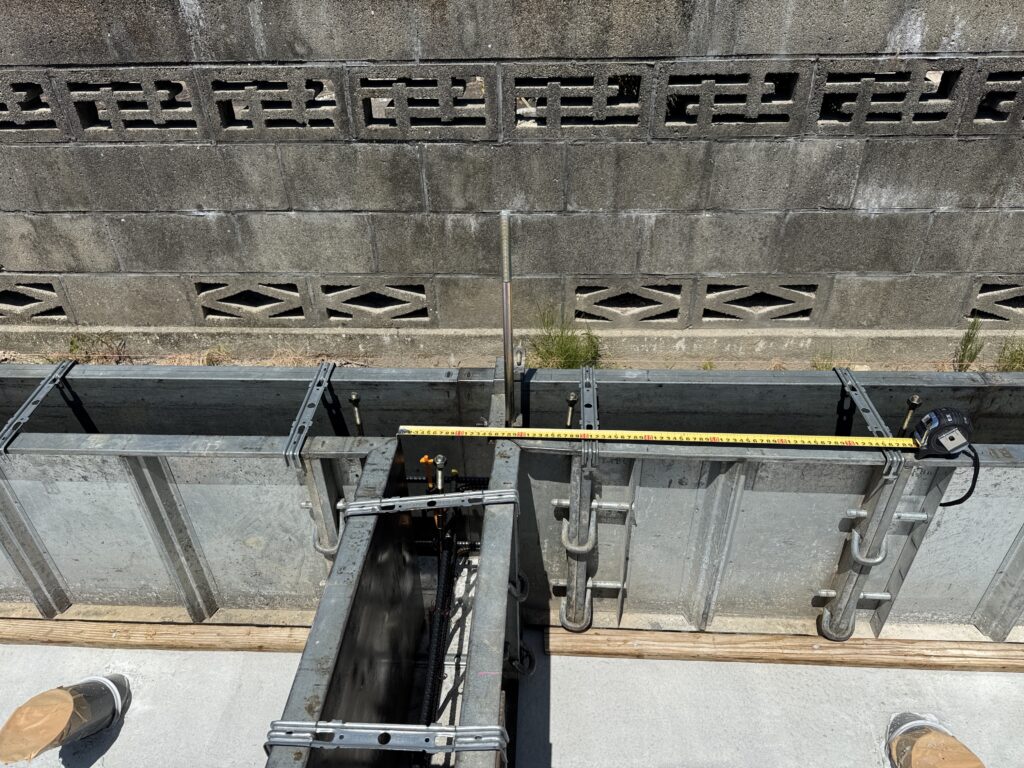

そこで、図面と照らし合わせながら実際にスケールを当てて位置を確認します。

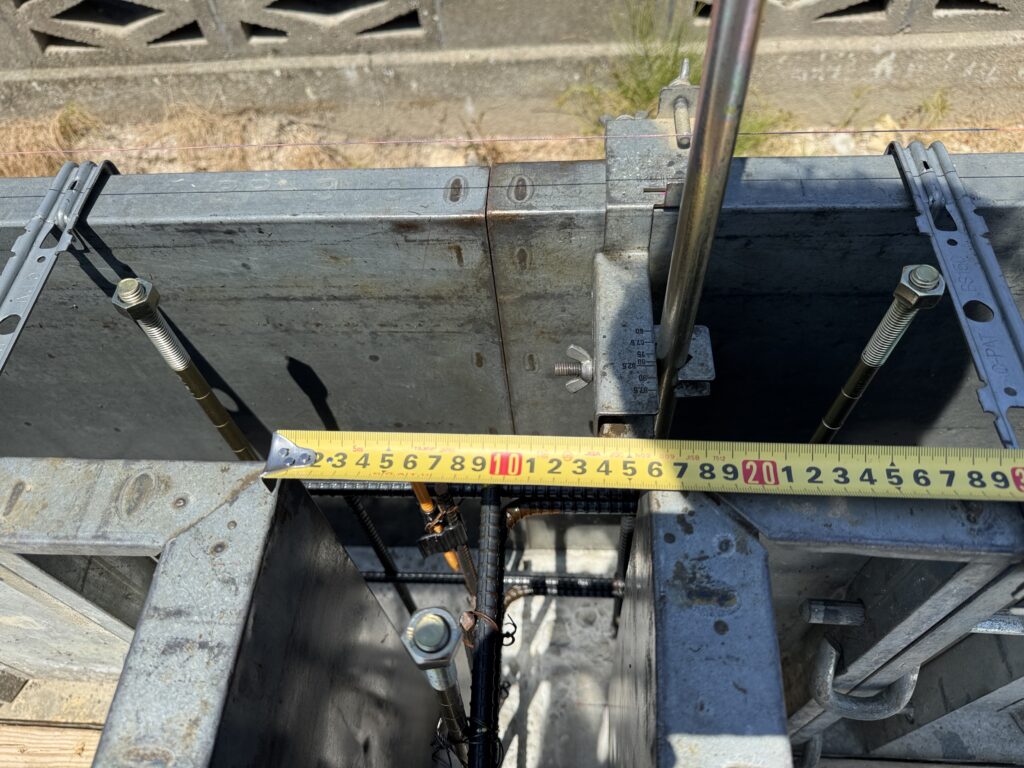

さらに細かな部分も測定します。

こうして位置と本数を確認してから、コンクリート打設へ進みます。

コンクリートを打ってしまえば、埋め込まれた部分は見えなくなります。

だからこそ、打設前の確認が重要です。

大きな引抜き力がかかる柱にはホールダウン金物

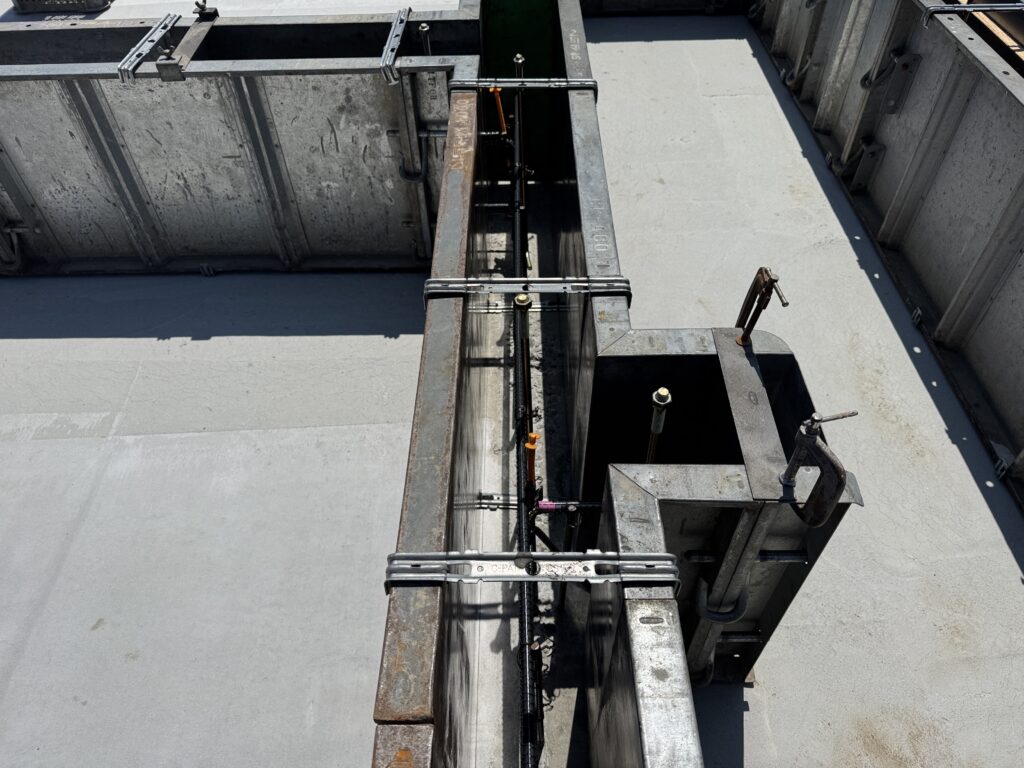

アンカーボルトと一緒に確認するのが「ホールダウン金物」です。

地震や強風で建物が揺れると、柱には上方向へ引き抜こうとする力が発生します。

すべての柱に同じ大きさの力がかかるわけではありません。

比較的小さな引抜き力に対しては、柱と土台を接合金物で緊結します。

一方、大きな引抜き力が生じる柱では、より強い接合が必要になります。

そこで使用するのがホールダウン金物です。

ホールダウン金物によって柱を基礎側までしっかりつなぎ、大きな引抜き力に抵抗させます。

こちらも図面で位置や必要な金物が決められているため、コンクリートを打設する前に確認します。

確認が終わったら、コンクリートを打設

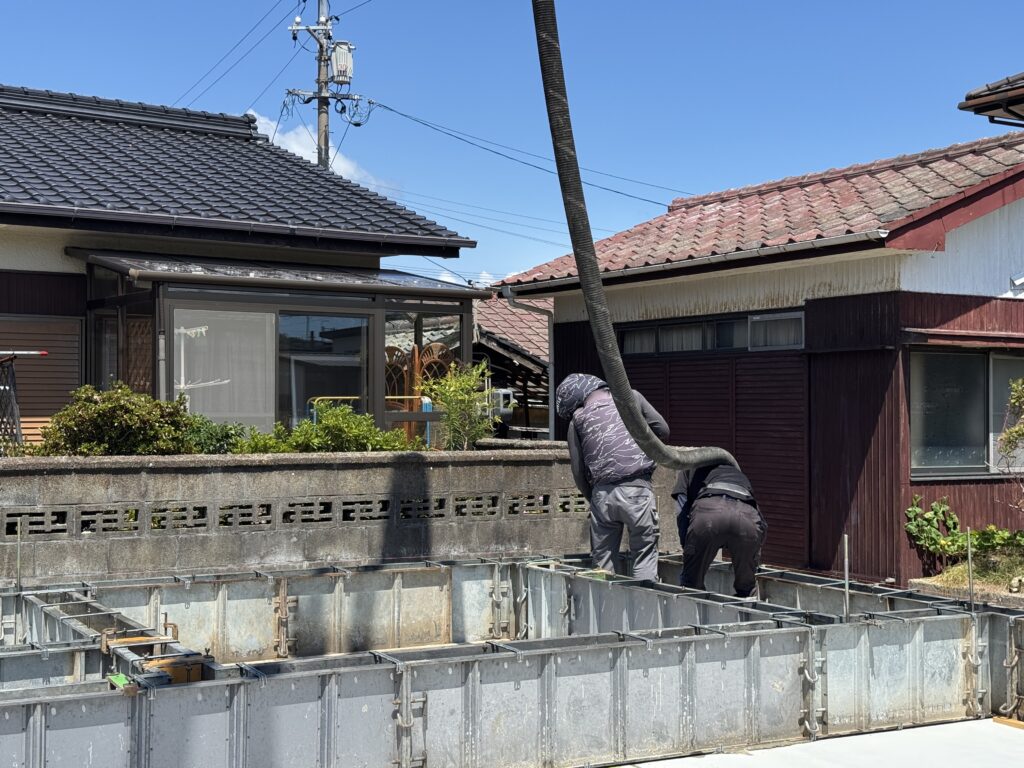

金物のチェックが終わったら、基礎立ち上がり部分のコンクリートを打設します。

ここでも、ただコンクリートを流し込めば終わりではありません。

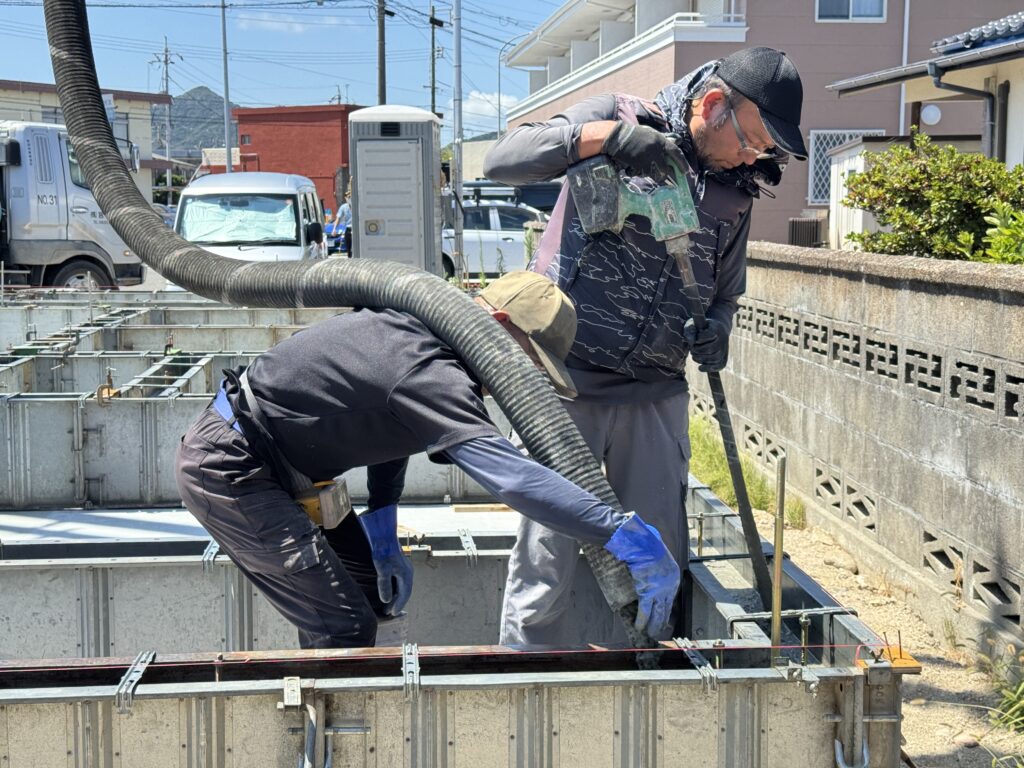

打設中に確認していることの一つが、棒型振動機（バイブレーター）を使って施工しているかです。

コンクリートを型枠へ流し込むだけでは、内部に余分な空気が残ったり、鉄筋の周囲や型枠の隅まで十分に行き渡らなかったりすることがあります。

そこで棒型振動機をコンクリートの中に入れ、振動を与えます。

振動によって余分な空気を抜き、鉄筋の周囲や型枠の隅々までコンクリートを行き渡らせ、密実に充填していきます。

ただし、長時間振動をかければいいわけでもありません。

振動をかけすぎると、粗骨材が沈んでモルタル分と分かれる「材料分離」を起こすことがあります。

必要な場所に、適切に振動を与えることが大切です。

完成すると見えなくなるところだから

アンカーボルトやホールダウン金物の埋込み部分も、コンクリートの施工状態も、完成した住宅からはほとんど見えません。

だから、見える段階で確認する。

職人さんを信用していても、現場を確認しなくていいということにはなりません。

図面と現場を照らし合わせる。

必要なところを測る。

施工状況を確認して、写真に残す。

完成すると見えなくなる部分だからこそ、一つずつ確認しながら工事を進めています。
